آموزش طراحی قالب پلاستیک سالیدورک

در این مقاله قصد داریم به زبان ساده و صمیمانه نحوه طراحی قالب پلاستیک در نرم افزار سالیدورک (SolidWorks) را توضیح دهیم. اگر شما هم تازه وارد دنیای طراحی صنعتی شده اید و دوست دارید یاد بگیرید چطور با این نرم افزار پیشرفته کار کنید تا انتهای این آموزش SOLIDWORKS همراه ما باشید. این راهنمای قدم به قدم طوری نوشته شده که حتی مبتدی ها هم بتوانند از آن بهره ببرند.

قالب پلاستیک چیست و چرا اهمیت دارد؟

قالب پلاستیک یکی از اساسی ترین ابزارها در تولید انبوه قطعات پلاستیکی است. از بطری های آب گرفته تا قطعات خودرو همه به قالب های دقیق و مهندسی شده نیاز دارند. طراحی این قالب ها به دقت تجربه و البته ابزار مناسب مثل نرم افزار SolidWorks نیاز دارد.

ابزارهای موردنیاز برای طراحی قالب

قبل از شروع کار باید مطمئن شوید که ابزارها و نرم افزارهای زیر را در دسترس دارید :

• نرم افزار SolidWorks (ترجیحاً نسخه ۲۰۲۱ یا جدیدتر)
• دانش پایه ای از محیط Sketch و Features در سالیدورک
• اطلاعات فنی قطعه موردنظر برای تولید
• یک سیستم کامپیوتری با مشخصات مناسب برای اجرای روان سالیدورک

مراحل طراحی قالب پلاستیک در SolidWorks

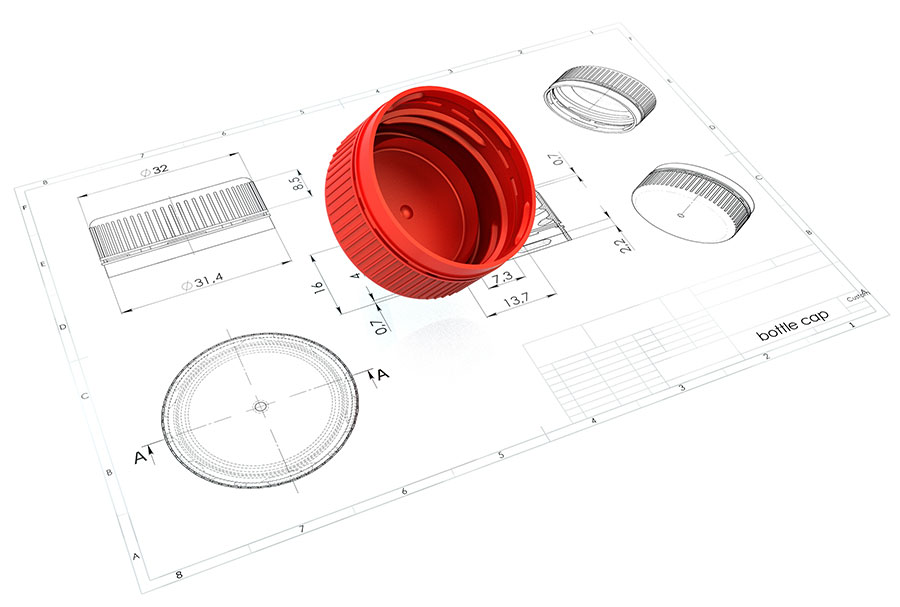

۱. مدل سازی قطعه اصلی

اولین قدم در طراحی قالب ایجاد مدل سه بعدی قطعه موردنظر است. اگر فایل مدل را در اختیار دارید آن را وارد سالیدورک کنید. اگر نه می توانید از ابزارهای Sketch و Features برای طراحی مدل استفاده کنید.

۲. تنظیمات اولیه قالب

برای شروع طراحی قالب :

• به ماژول Mold Tools در سالیدورک بروید.
• قطعه را انتخاب کنید و از گزینه Insert Mold Base استفاده کنید.
• اندازه قالب اولیه را بر اساس ابعاد قطعه تنظیم کنید.

۳. مشخص کردن خط جدایش (Parting Line)

خط جدایش بخشی است که قالب باز و بسته می شود. برای تعیین این خط :

• از ابزار Parting Line استفاده کنید.
• زاویه خروجی (Draft Angle) را تعیین کنید تا قطعه به راحتی از قالب جدا شود.

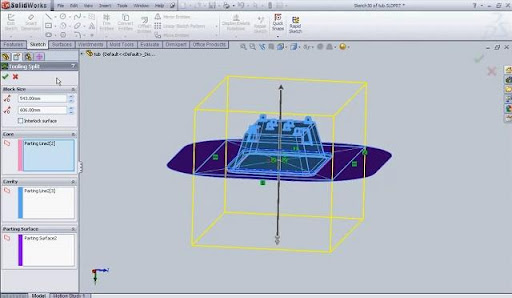

۴. ایجاد سطح جدایش (Parting Surface)

سطح جدایش همان سطحی است که دو نیمه قالب روی آن قرار می گیرند :

• از ابزار Parting Surface استفاده کنید.
• خطوط جدایش را انتخاب کرده و سطح جدایش را بسازید.

۵. تهیه حفره قالب (Core and Cavity)

برای ساختن حفره قالب :

• از ابزار Core و Cavity استفاده کنید.
• سالیدورک به طور خودکار حجم قطعه را از قالب کم می کند تا حفره ایجاد شود.

۶. افزودن سیستم های راهگاهی (Runner)

راهگاه ها به تزریق مواد مذاب کمک می کنند :

• از ابزار Runner در ماژول Mold Tools استفاده کنید.
• نقاط تزریق (Gate) را مشخص کنید.

نکات فنی مهم در طراحی قالب

فاکتور	توضیحات
زاویه خروجی	حداقل زاویه خروجی ۱ تا ۳ درجه را برای جداسازی قطعه از قالب در نظر بگیرید.
جنس قالب	برای تولید انبوه معمولاً از فولادهای مقاوم به سایش مثل P۲۰ یا H۱۳ استفاده می شود.
سیستم خنک کننده	کانال های خنک کننده را در قالب طراحی کنید تا دمای قالب در حد مطلوب نگه داشته شود.

نتیجه گیری

طراحی قالب پلاستیک یک فرآیند دقیق و هنرمندانه است که به ترکیب دانش فنی و خلاقیت نیاز دارد. نرم افزار سالیدورک با امکانات قدرتمند خود این فرآیند را سریع تر و دقیق تر می کند. با تمرین و ممارست می توانید به یک طراح حرفه ای در این زمینه تبدیل شوید.

بخش پرسش و پاسخ

سوال ۱ : آیا برای شروع طراحی قالب باید سالیدورک را به طور کامل بلد باشم؟

پاسخ : خیر اما آشنایی اولیه با ابزارهای Sketch و Features ضروری است. همچنین یادگیری محیط Mold Tools بسیار کمک کننده خواهد بود.

سوال ۲ : چگونه می توانم از خطاهای رایج در طراحی قالب جلوگیری کنم؟

پاسخ : دقت در تعیین زاویه خروجی استفاده از مواد مناسب برای قالب و بررسی شبیه سازی قبل از تولید واقعی از مهم ترین نکات هستند.

سوال ۳ : آیا سالیدورک بهترین نرم افزار برای طراحی قالب است؟

پاسخ : سالیدورک یکی از بهترین گزینه ها برای طراحی قالب است اما نرم افزارهای دیگری مثل CATIA و NX نیز بسته به نیاز شما قابل استفاده هستند.

با رعایت این نکات و مراحل می توانید اولین قالب پلاستیک خود را با موفقیت طراحی کنید. اگر سوالی داشتید در قسمت نظرات با ما در میان بگذارید! 🚀
