محاسبه راندمان برج خنک کننده

محاسبات برج خنک کننده شامل محاسبه ظرفیت برودتی، راندمان و آب جبرانی در می‌باشد که مبنای اصلی طراحی کولینگ تاور به حساب می‌آید. انجام دقیق محاسبات در برج خنک کننده فرصتی جهت انتخاب صحیح و درست نوع خنک‌کن، محاسبه ظرفیت برودتی مناسب و برآورد میزان مصرف آب برج خنک کاری قلمداد می‌شود. انجام صحیح محاسبات سبب عملکرد بهتر برج خنک کننده خواهد شد و در نتیجه کارکرد خوب در این تجهیز سایر دستگاه هایی که با خنک کن سرد می‌شود نیز کارکرد بهتری خواهند داشت.

قیمت قطعات برج خنک کننده: یک کوره القایی را فرض کنید که اگر محاسبات پکینگ برج خنک کننده به درستی صورت نپذیرد ممکن است کوره نتواند با قابلیت صددرصد ذوب گیری نماید یا در یک تایم محدود دچار رسوب، گرفتگی و مشکلات زیادی گردد. در واقع محاسبات مختلف کولینگ تاور پیش زمینه‌ای برای طراحی و بهبود بخشیدن در سیستم سرمایشی صنعت محسوب می‌شود.

محاسبات مربوط به برج خنک کننده در دسته‌بندی‌های متفاوتی تقسیم می‌شود. اولین بخش نحوه تعیین دمای‌ خروجی آب می‌باشد. پس از تعیین دمای خروجی آب فاکتورهایی از قبیل ظرفیت برودتی و شرایط کارکرد برج خنک کن کمک بسزایی در انتخاب بهتر یک کولینگ تاور خواهد داشت. محاسبه آب مصرفی نیز به لحاظ برآورد تجهیزات جانبی در راه اندازی سیستم گردش آب از اهمیت بالایی برخوردار است.

امروزه کاهش میزان مصرف آب و انتخاب صحیح نوع برج خنک کننده یکی از مهمترین بخش های محاسبات محسوب می‌شود.افزایش‌ راندمان،کاهش میزان مصرف آب و تعیین دقیق ظرفیت برودتی کولینگ تاور مهمترین بخشهای مرتبط با انتخاب صحیح یک منبع برودتی قلمداد می‌شود که به دو روش زیر انجام می پذیرد.

• استفاده از فرمول ها و جداول از پیش تهیه شده در بخشهای مختلف
• بهره‌گیری از نرم افزار های مخصوص انتقال حرارت و طراحی تجهیزات برودتی

در این بخش به توضیح مفصل روشهای مختلف انجام محاسبات برج خنک کننده از جمله محاسبه نرخ حرارتی کولینگ تاور،آب تبخیری، بلودان و راندمان خواهیم پرداخت.

دمای تقرب یا آپروچ برج خنک کننده

اختلاف بین دمای آب سرد خروجی(Cooling Tower Outlet Temperature) با دمای مرطوب محیط(Ambient Wet Bulb Temperature)، آپروچ (Approach)نام دارد. در یک تعریف مختصر و ساده آپروچ برج‌ خنک‌کننده میزان نزدیکی دمای آب سرد کولینگ تاور به دمای حباب تر محیط می‌باشد. در نمونه اولیه محاسبات به هر میزان آپروچ (نزدیکی دمای خروجی آب به دمای‌مرطوب) کمتر باشد برج خنک کن دارای راندمان بیشتری خواهدبود. بنابراین در انجام محاسبات برج خنک کننده رسیدن به دمای آپروچ پایین تر همواره یکی از مهمترین بخشهای طراحی کولینگ تاور می‌باشد.

رسیدن به آپروچ کمتر از 5 درجه سانتی گراد در برج خنک کننده نیازمند ضریب‌اطمینان بالایی می‌باشد. در محاسبات اولیه طراحی به هر میزان آپروچ پایین‌تر در نظر گرفته شود راندمان برج خنک کننده بالاتر خواهد بود. حداقل میزان آپروچ معادل 5 درجه فارنهایت (2.8 درجه سانتی گراد) درنظر گرفته می‌شود. از طرفی هر چه از نظر تئوری در محاسبات مربوط طراحی اولیه بخواهیم آپروچ عدد پایین‌تری باشد باید ضریب افزایش سطح‌مفید کولینگ تاور(ضریب اطمینان) نیز بزرگتر انتخاب گردد.

بهینه ترین میزان آپروچ در نظرگرفته شده در محاسبات برج خنک کننده با ضریب اطمینان منطقی(عملی و اقتصادی) معادل 10 درجه فارنهایت (5 درجه سانتی گراد)می باشد.تعیین دقیق میزان آپروچ در واقع تابعی از دمای ایده آل آب سرد خروجی برج خنک کننده در فصول گرم (تابستان) می باشد.



به منظور محاسبه میزان آپروچ از فرمول زیر استفاده می شود.

Approach=Cold Water Temperature–Wet Bulb Temperature

آپروچ=دمای خروجی آب سرد برج خنک کننده – دمای مرطوب محیط طراحی کولینگ تاور

اختلاف دمای برج خنک کننده

یکی دیگر از فاکتورهای اساسی در محاسبات برج خنک کننده در واقع اختلاف دمای ورودی و خروجی آب در کولینگ تاور می‌باشد. اختلاف میان دمای آب گرم (ورودی) و دمای آب سرد (خروجی)تحت عنوان اختلاف دمای یا دلتاتی(Range) نامیده می‌شود.در محاسبه راندمان و محاسبه ظرفیت سرمایشی، میزان اختلاف دمای ورودی و خروجی از اهمیت بالایی برخوردار است.

اختلاف بین دمای آب گرم و سرد در کولینگ تاور محدودیت‌هایی دارد. در محاسبات مرتبط با طراحی رسیدن به اختلاف دمای(Range) بالاتر از 10 درجه سانتیگراد در یک سلول برج خنک کن شدنی نیست. ایده آل‌ ترین اختلاف دمای ورودی و خروجی در کولینگ‌تاور معادل 5 تا 7 درجه سانتیگراد طراحی می‌شود. اختلاف دمای ورودی و خروجی آب در کولینگ تاور همچنین تابعی از شرایط محیطی و دمای آب ورودی به منبع برودتی خنک کن می‌باشد.

با افزایش دبی آب در گردش در سیستم اختلاف دمای برج خنک کن به کمتر از 5 درجه سانتی گراد نیز کاهش پیدا کند. بنابراین اختلاف دمای آب سرد ورودی با آب گرم خروجی از برج خنک کننده تابعی از شرایط طراحی و شرایط محیطی می باشد.

مطالب مفید:

فرمول کلی زیر جهت محاسبه اختلاف دمای برج خنک کننده  بکار می‌رود.

Range = Hot Water Temperature – Cold Water Temperature



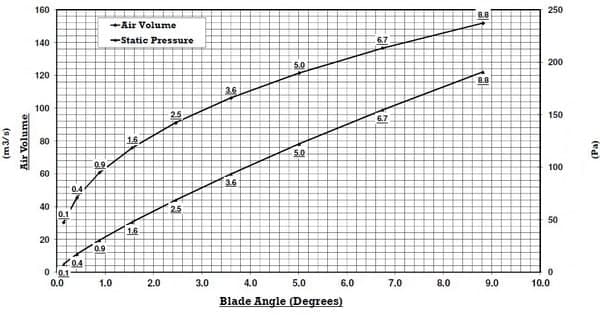

محاسبه راندمان برج خنک کننده

یکی از پر اهمیت ترین بخش های طراحی و محاسبات برج خنک کننده تعیین راندمان یا efficiently می‌باشد. راندمان برج خنک کننده(Cooling Tower Efficiently) به دو پارامتر آپروچ(Approach) و اختلاف دما (Range) وابسته می‌باشد. به عبارتی ساده‌تر محاسبه راندمان نیز مانند بسیاری از پارامترهای طراحی کولینگ تاور وابسته به دمای مرطوب محیط می‌باشد.در محیط‌هایی با رطوبت نسبی بالا(شرجی) خروجی محاسبه راندمان برج خنک کننده کمی کمتر از حالت‌های ایده‌آل می‌باشد. در محیط‌هایی با رطوبت نسبی پایین(اقلیم های گرم و خشک) همانند شهر یزد، شیراز و غیره در نتیجه محاسبه راندمان به عددهایی همانند 85 درصد به بالا می‌رسیم.

به عبارتی دیگر رسیدن به راندمان 100درصد در محاسبات برج خنک کننده به معنای این می‌باشد که آپروچ معادل صفر در نظر گرفته شود که چنین موضوعی امکان ندارد. بنابراین در محاسبه راندمان کولینگ تاور رسیدن به عددی بالاتر از 90 درصد به هیچ عنوان شدنی نیست. به منظور دقیق محاسبه راندمان از فرمول هایی استفاده می‌شود که خروجی این اعداد نشانگر این موضوع است که  بهینه‌ترین میزان راندمان برج خنک کننده با ضریب اطمینان استاندارد، معادل با 70 الی 75 درصد می‌باشد.در واقع رسیدن به راندمان بالاتر از 75درصد در محاسبات برج خنک کننده نیازمند هزینه بسیار زیاد بوده و غیراقتصادی می‌باشد.

به منظور محاسبه راندمان برج خنک کننده از فرمول زیر استفاده می‌شود.

Cooling Tower Efficiency = Range/ (Range + Approach) x 100

به بیانی ساده‌تر محاسبه راندمان برج خنک کننده معادل است با :  نسبت اختلاف دما به مجموع آپروچ و اختلاف دما در کولینگ تاور.

کاهش میزان آپروچ و افزایش میزان اختلاف‌دما در کولینگ تاور طبق فرمول فوق سبب افزایش راندمان می‌شود. البته لازم به ذکر است که در تابستان با افزایش دمای مرطوب محیط راندمان برج خنک کننده نسبت به سایر فصول پایین‌تر خواهد بود و این موضوع نشانگر این است که پارامتر راندمان در دسته محاسبات عددی ثابت نمی‌باشد و مطابق شرایط فصلی و اقلیمی نیز متغیر می‌باشد.

فاکتورهای فراوانی بر افزایش راندمان در برج خنک‌کننده تأثیرگذار خواهد بود. بسیاران از طراحان و مشاورین مهندسی سیالات از بهترین نمونه‌های پکینگ‌مدیا و افشانک جهت پاشش صحیح آب و افزایش سطح تبادل حرارت بین آب و هوا استفاده می‌کنند. امروزه با پیشرفت علم سیالات و بهره‌گیری از نرم‌افزارهای مخصوص کمک بسیار زیادی در استفاده از نازلهایی با راندمان بالا و پاشش خوب و در نتیجه افزایش راندمان شده است.

مطالب مفید:

محاسبات چرخه غلظت در برج خنک‌کننده

یکی دیگر از پارامترهای تأثیرگذار در محاسبات برج خنک‌کننده COC می‌باشد. چرخه غلظت(Cycle of Concentration) یا به صورت مختصر COC، یکی از مهمترین فاکتورهای تعیین‌کننده در طراحی هر خنک‌کننده آب محسوب می‌شود. COC یا چرخه غلظت در واقع  میزان رسانایی(Conductivity) در چرخه اصلی به رسانایی در چرخه آب جبرانی میباشد. به مظنور محاسبه میزان COC در برج خنک‌کننده مطابق فرمول زیر میتوان عمل نمود.

COC = Conductivity of Cooling Water / Conductivity of Makeup water

میزان COC یا چرخه غلظت کمیتی بدون بعد می‌باشد. مقدار COC در برج خنک‌کاری وابسته به شرایط آب ورودی و آب جبرانی بین عدد 3 تا 7 متغیر می‌باشد. در طراحی برج خنک‌کننده باید دقت نمود که مقدار COC حدالامکان بیشتر در نظر گرفته شود. چرا که افزایش میزان COC سبب کاهش میزان بلودان و دریفت قطرات آب می‌شود. چرخه غلظت یا COC یکی از مهمترین پارامترهای کلیدی در محاسبات برج خنک‌کننده مخصوصاً در بخش محاسبه بلودان محسوب می‌شود. بهترین و بهینه‌ترین عدد برای فاکتور COC در محاسبات معادل 5 در نظرگرفته می‌شود.

البته لازم به ذکراست استفاده از قطره گیر و سیستم بلودان هوشمند نیز تاثیر بسزایی در کاهش مصرف میزان بلودان و دریفت در کولینگ‌تاور دارد که استفاده استاندارد از باید از متریال مناسب و با کیفیت صورت پذیرد.
