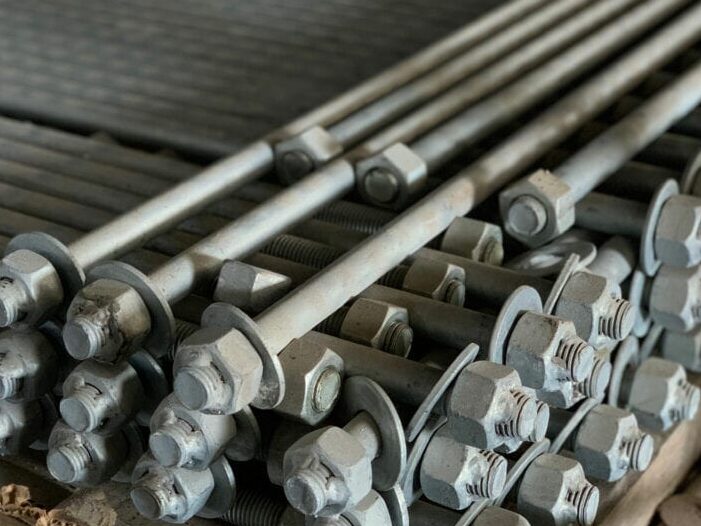

محاسبه طول انکر بولت

محاسبات کاشت میلگرد و بولت برای دستیابی به چه اطلاعاتی انجام می‌شود؟

ساختمان

پیش از اجرای کاشت میلگرد در بتن به محاسباتی نیاز است که باعث افزایش دقت کار و دستیابی به بهترین نتیجه می‌شود. با محاسبه کاشت میلگرد اطلاعات مهمی به دست می‌آید که براساس آن عملیات اجرایی کاشت میلگرد قابل‌انجام خواهد بود. در ادامه برخی از جزئیات به دست‌آمده در نحوه محاسبه کاشت میلگرد اشاره شده‌است.

محاسبه عمق کاشت میلگرد و بولت

– بررسی وضعیت سطح مقطع

– پیش­بینی رفتارهای سطح مقطع

– محاسبه بار

– تعیین محل کاشت میلگرد و بولت

– محاسبه عمق سوراخ­کاری

محاسبه عمق کاشت میلگرد و بولت

عمق کاشت به عواملی بستگی دارد که به صورت مستقیم در آن دخیل هستند. خاصیت های فیزیکی و شیمیایی آرماتور از اهمیت بالایی برخوردار است. به گونه­‌ای که استفاده از آرماتورهای فولادی با کیفیت و خواص مناسب­‌تر در اعماق بیشتر قابل‌استفاده است. اما نمونه­‌های دیگر تنها در عمق­‌های کمتر به­‌کار می‌­روند. از طرفی نوع چسب کاشت میلگرد نیز مهم است و کیفیت آن در عمق کاشت تاثیر زیادی دارد . میتوانید برای دریافت مشاوره از وبسایت درفک سازه رایان استفاده نمایید

اما نحوه محاسبه کاشت میلگرد و بولت چگونه انجام می­‌شود؟

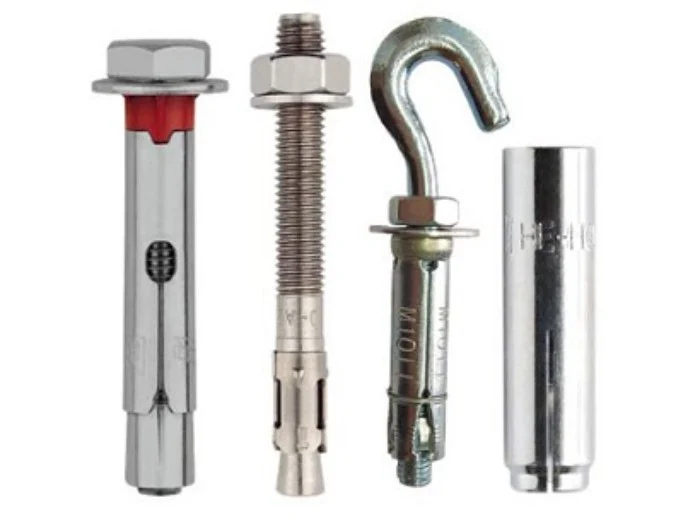

معمولاً شرکت‌های تولیدی و عرضه‌کننده انکرها ارقامی را ارائه می‌دهند که در آن انواع انکرها، اندازه آن‌ها، عمق کاشت به‌صورت پیش‌فرض، میزان سوراخ‌کاری موردنیاز و اندازه چسب به‌کاررفته را مشخص می‌کند. البته این ارقام تنها به‌صورت پیش‌فرض هستند و عمق نهایی توسط کارشناس فنی اعلام می‌شود. کارشناس متخصص این آمار و ارقام را با توجه به شرایط موجود تجزیه و تحلیل و تاییدیه نهایی را صادر می‌کند. در زیر یکی از نمونه‌های آمار منتشر شده توسط شرکت‌های عرضه‌کننده را مشاهده می‌کنید.

کاشت میلگرد در بتن به دو روش کششی و فشاری نیز انجام می‌گیرد که به تفضیل به آن می پردازیم:

فرمول محاسبه حداقل طول کاشت آرماتور کششی :

 Ld = k1 * K2 * Ldb

Ld: حداقل طول کاشت آرماتور

k1 : k  دو مقدار متغیر دارد: حالت اول، در صورتی که کاور بتن روی آرماتور کاشته شده از سه برابر قطر میلگرد کمتر باشد و همچنین فواصل عرضی میلگرد های کاشته شده از یکدیگر از مقدار شش برابر قطر آرماتور کمتر باشد، ضریب k1 برابر 5/1 در نظر گرفته می‌شود .

حالت دوم، در سایر موارد که شامل توضیحات ذکر شده نباشد ضریب k1 برابر 2/1 خواهد بود.

K2: ضریب k2 نشان‌دهنده‌ی مقدار آرماتور لازم نسبت به آرماتور کاشته شده است که در آن طرح سازه مدنظر قرار می‌گیرد.

Ldb: نشان‌دهنده‌ی عمق پایه میلگرد است و از فرمول زیر محاسبه می‌شود:

(Ldb = (db * fy) / (4 * fb

ب) محاسبات حداقل طول کاشت آرماتور فشاری :

Ldc : کمترین طول کاشت آرماتور فشاری است .

(همانند K2)

Ldcb: نشان دهنده طول گیرایی مبنای میلگرد در فشار است و حاصل فرمول زیر است :

(Ldb = (db * fy) / (4 * fb

لازم به ذکر است طول کاشت آرماتور در گروه میلگردهای بیش از دوتایی در کشش و فشار به ترتیب ۲/۱ و ۳۳/۱ برابر مقدار طول کاشت میلگرد در نظر گرفته می‌شود.

نکته قابل توجه اینکه در گروه میلگردهای دوتایی احتیاج به افزایش طول کاشت نمی‌باشد .

محاسبه عمق سوراخ کاری :

عمق سوراخ‌­کاری باید به اندازه و ایده‌­آل باشد. کاهش یافتن عمق سوراخ­ سبب می‌­شود که اتصالات بتن به­‌خوبی برقرار نشود. دراین وضعیت تحمل باربری بتن درحد قابل‌­ملاحظه‌­ای کم می­‌شود و به اندازه مطلوب خود نخواهد رسید. از طرفی اگر عمق سوراخ به اندازه­ای باشد که پس از کاشت میلگرد بخشی از آن بدون استفاده باقی بماند، به­‌هیچ عنوان منطقی و مقرون‌به­‌صرفه نخواهد بود. در واقع این اقدام باعث افزایش هزینه­‌ها می‌­شود.

ساختمان

به‌طورکلی اندازه ایده‌آل جهت سوراخ کاری و نحوه محاسبه کاشت میلگرد، طبق آیین‌­نامه کاشت میلگرد و بولت انجام می‌شود و مقدار مشخص­ شده‌­ای است. این آیین­‌نامه­‌ها در واقع توسط شرکت­‌های تولیدکننده و عرضه­‌کننده انکرهای شیمایی دراختیار مصرف­ کنندگان قرار می­‌گیرد. شما از روی عمق سوراخ­کاری مناسب قادر به تشخیص میزان کیفیت و نوع عملکرد آرماتور خواهید بود. بنابراین مطالعه استانداردها و آیین‌نامه‌ها جهت نحوه محاسبه کاشت میلگرد ضروری است.

جهت آگهی از قمیت و خرید انواع بست و ساپورت مدولار تاسیسات، انواع بست لوله، پروفیل های تاسیسات، انکر بولت های مکانیکی، سینی کابل و …. از تولید کننده و توزیع کننده با شماره ۰۹۱۲۱۴۵۴۳۰۵ در تماس باشید

روش محاسبه کاشت میلگرد

با توجه به اینکه کاشت میلگرد و بولت از چه روشی انجام می­‌شود، مقاومت و تاثیرگذاری متفاوتی خواهد داشت. در شیوه‌های مختلف کاشت میلگرد از مواد اولیه مختلفی به‌­عنوان مواد پایه استفاده می‌­شود و روش کاشت تقریبا به یکدیگر شباهت دارد. همچنین نوع چسب‌­های به‌­کاررفته در روش‌­های مختلف کاشت میلگرد نتایج آن­‌ها را نیز تحت تاثیر قرار می‌­دهد.

روش کاشت آرماتور با استفاده از مواد پایه سیمانی

در پروژه‌های ساختمانی به دلیل فراموشی در تعبیه ریشه‌های ستون یا دیوار برشی، اجرای ستون در محل‌هایی غیر از محل استقرار ستون در نقشه، رفع خطا در محل میلگردهای انتظار و بالاخره عملیات بهسازی و بازسازی ساختمان از روش کاشت پایه سیمانی استفاده می‌شود (در جاهایی که مقاومت کششی زیادی در میلگردهای کاشت شده نیاز نیست). در روش کاشت آرماتور و بولت در بتن سوراخی به قطر ۵ میلیمتر بزرگتر از قطر میلگرد و به طول مهاری آن و یا بیشتر با استفاده از دستگاه مغزه‌گیر، در بتن ایجاد می‌شود و داخل آن با حجم دو سوم حفره، ملات روان پر می‌گردد. ملات روان دارای مواد منبسط شونده و  روانساز می‌باشد. پس از پر نمودن سوراخ، آرماتور و یا بولت به کمک جک هیدرولیک با فشار به داخل سوراخ رانده شود. مواد داخل حفره در مدت زمان لازم عمل‌آوری می‌گردد تا ملات به مقاومت مورد نیاز برسد. بدیهی است اگر آرماتور یا بولت کاشت شده آجدار بوده و محیط سوراخ مضرس شده باشد مقاومت کششی آن رضایت بخش‌تر خواهد بود.

مراحل روش اجرای کاشت آرماتور و بولت عموماً به شرح زیر است:

محاسبه ابعاد سوراخ برای استقرار آرماتور و یا میلگرد
ایجاد سوراخ مورد نیاز با ابزار مناسب،
تمیز نمودن گرد و غبار ناشی از حفاری با استفاده از دستگاه مکنده یا برس موئی،
زدودن هرگونه چربی و مواد روغنی، دانه‌های سست و یا سطوح فاقد استحکام و رطوبت از سطوح داخلی سوراخ،
ترکیب نمودن اجزا چسب کاشت میلگرد درون نازل،
تزریق چسب کاشت آرماتور تا میزان دو سوم حجم حفره،
نصب رول بولت به صورت چرخشی داخل سوراخ کاشت بولت،
تمیز نمودن مواد اضافی بیرون ریخته از دهانه سوراخ با کاردک و یا ابزار دیگر،
زمان عمل‌آوری بر اساس درجه حرارت محیط  می‌باشد که پس از گذشت این زمان، بارگذاری قابل اعمال است.

برای دریافت قیمت دقیق کاشت میلگرد به جداول زیر مراجعه کنید:

جدول قیمت کاشت میلگرد (قیمت‌ها برحسب تومان)

۷۰-۷۵

۶۵-۶۹

۶۰-۶۴

۵۵-۵۹

۵۰-۵۴

۴۵-۴۹

۴۰-۴۴

۳۵-۳۹

۳۰-۳۴

۲۵-۲۹

۲۰-۲۴

۱۵-۱۹

۱۰-۱۴

۵-۹

عمق کاشت (cm)
قطر میلگرد

۴۹/۰۰۰

۳۶/۰۰۰

۲۵/۵۰۰

۸

۶۶/۰۰۰

۵۳/۰۰۰

۴۱۰۰۰

۲۹/۰۰۰

۱۰

۸۹/۵۰۰

۷۴/۵۰۰

۶۰/۰۰۰

۴۵/۵۰۰

۱۲

۱۱۷/۰۰۰

۱۰۰/۰۰۰

۸۳/۵۰۰

۶۷/۵۰۰

۵۲/۰۰۰

۱۴

۱۵۴/۵۰۰

۱۳۳/۵۰۰

۱۱۴/۰۰۰

۹۴/۰۰۰

۷۵/۰۰۰

۱۶

۱۸۵/۵۰۰

۱۶۸/۰۰۰

۱۴۵/۵۰۰

۱۲۴/۵۰۰

۱۰۳/۰۰۰

۸۲/۰۰۰

۱۸

۲۲۸/۰۰۰

۲۰۸/۰۰۰

۱۸۹/۵۰۰

۱۶۳/۰۰۰

۱۳۶/۰۰۰

۱۱۱/۰۰۰

۲۰

۲۶۲/۵۰۰

۲۴۲/۰۰۰

۲۲۲/۰۰۰

۲۰۱/۴۰۰

۱۷۳/۵۰۰

۱۴۵/۰۰۰

۱۱۸/۵۰۰

۲۲

۳۱۳/۰۰۰

۲۸۷/۵۰۰

۲۶۵/۰۰۰

۲۴۲/۰۰۰

۲۱۹/۵۰۰

۱۸۵/۵۰۰

۱۵۲/۵۰۰

۲۵

۳۵۵/۵۰۰

۳۳۰/۰۰۰

۳۰۵/۰۰۰

۲۸۱/۵۰۰

۲۵۵/۵۰۰

۲۳۲/۰۰۰

۱۹۶/۵۰۰

۱۶۱/۵۰۰

۲۸

۴۲۲/۵۰۰

۳۹۲/۰۰۰

۳۶۱/۵۰۰

۳۳۲/۰۰۰

۳۰۴/۰۰۰

۲۷۵/۵۰۰

۲۴۸/۵۰۰

۲۰۵/۵۰۰

۳۰

۴۷۶/۰۰۰

۴۴۳/۰۰۰

۴۱۱/۵۰۰

۳۸۰/۰۰۰

۳۴۹/۰۰۰

۳۱۹/۰۰۰

۲۸۹/۵۰۰

۲۶۱/۵۰۰

۲۱۶/۰۰۰

۳۲

۵۲۵/۵۰۰

۴۸۷/۰۰۰

۴۴۹/۵۰۰

۴۱۳/۰۰۰

۳۷۶/۰۰۰

۳۴۲/۰۰۰

۳۰۷/۵۰۰

۲۷۳/۵۰۰

۳۶

۵۵۱/۰۰۰

۵۱۱/۰۰۰

۴۷۱/۵۰۰

۴۳۲/۰۰۰

۳۹۵/۰۰۰

۳۵۹/۰۰۰

۳۲۳/۰۰۰

۲۸۷/۵۰۰

۴۰

تاریخ آپدیت: ۱۴۰۳/۰۵/۰۱ – پایان اعتبار: ۱۴۰۴/۰۲/۰۱

جدول تکمیل محاسبه دستمزد کاشت میلگرد (تاثیر تعداد کاشت بر قیمت)

قیمت نهایی

تعداد کاشت میلگرد

شرح جدول

قیمت نهایی

تعداد کاشت میلگرد

%۱۰ –

۵۰۰ – ۳۰۰ کاشت

توحه! جدول فوق، برای تعداد ۲۰۰
الی ۳۰۰ عدد کاشت محاسبه شده است، لذا چنانچه تعداد
کاشت کمتر یا بیشتر باشد، مطابق این جدول درصدی از مبلغ استخراج شده از جدول اول، کسر
یا به آن اضافه می‌گردد.

توافقی

کمتر از ۵۰ کاشت

%۱۵ –

۱۰۰۰ – ۵۰۰ کاشت

%۳۰ +

۱۰۰ – ۵۰ کاشت

%۲۰ –

۳۰۰۰ – ۱۰۰۰ کاشت

%۲۰ +

۱۵۰ – ۱۰۰ کاشت

%۲۵ –

بیشتر از ۳۰۰۰ کاشت

%۱۰ +

۲۰۰ – ۱۵۰ کاشت

تاریخ آپدیت: ۱۴۰۳/۰۵/۰۱ – پایان اعتبار: ۱۴۰۴/۰۲/۰۱

ملاحظات:
۱- جداول بالا برای کاشت‌های عمودی محاسبه شده‌اند، لذا چنانچه کاشت‌ها افقی باشند ضریب %۲۰ اضافه می‌گردد.
۲- جهت کاشت‌های افقی در ارتفاعات ۳ الی ۹ متر، ضریب %۲۰ و از ارتفاع ۹ متر به بالا، ضریب %۳۰ اضافه می‌گردد.
۳- قیمت‌های فوق در مقاطع با تراکم میلگرد بالا، %۱۰۰ افزایش می‌یابند. (مثلاً: محل تلاقی تیر و ستون)
۴- همچنین برای کاشت‌های معکوس (سربالا یا زیرسقفی)، ۱۵۰% به مبالغ فوق اضافه می‌گردد.
۵- در جداول بالا هزینه میلگرد، برش میلگرد، چسب کاشت میگلرد، انکربولت، ضفحه پلیت، نصب صفحه پلیت، پانچ پلیت، مهره و واشر، تمیزکاری محل کاشت و… لحاظ نشده است، لذا این اقلام به‌صورت مجزا محاسبه می‌گردند.
۶- قیمت‌های اعلام شده در جداول بالا، برای کاشت میلگرد با مته‌های تو پُر می‌باشند، لذا چنانچه نیاز به حفاری و کاشت میلگرد به روش کُرگیری باشد قیمت‌ها به کمک جدول کُرگیری محاسبه می‌گردند. (۴۰ درصد از اولین خروجی دو جدول فوق کسر و هزینه‌ی حفاری با کرگیر اضافه می‌گردد.)
۷- هزینه‌ی محاسبات فنی، طراحی و ارائه نقشه کاشت میلگرد در قیمت‌های فوق لحاظ نشده است، لذا در صورت درخواست کارفرما جهت طراحی و محاسبات فنی، هزینه این آیتم نیز اضافه می‌گردد.
۸- هزینه ایاب‌وذهاب (رفت‌و‌آمد) تا شعاع ۳۰ کیلومتری از محل تیم اجرائی، صفر تومان می‌باشد.
۹- جهت محاسبه هزینه ایاب‌و‌ذهاب (رفت‌و‌آمد) پروژه‌هایی که در شعاع بیش از ۳۰ کیلومتر هستند به ازای هر کیلومتر ۱۲/۰۰۰ تومان لحاظ می‌گردد.
۱۰- توجه فرمایید که هزینه ایاب‌وذهاب به ازای هر روز رفت‌وآمد حساب می‌گردد، لذا برای پروژه‌هایی که بیشتر از یک روز هستند و از طرفی امکان اسکان نباشد، هزینه ایاب‌و‌ذهاب تکرار می‌گردد.
۱۱- پروژه‌هایی که در مسافت بیش از ۱۰۰ کیلومتری هستند و بیش از یک روز به طول می‌انجامند نیار به اسکان نفرات اجرایی در شهر یا محدوده‌ی کارگاه دارند، لذا به ازای هر شب اسکان و غذای هر فرد، مبلغ ۱/۳۰۰/۰۰۰ توم اضافه می‌گردد. (هر نفر ۶۰۰ هزار تومان صبحانه، ناهار و شام + ۷۰۰ هزار تومان اسکان)
۱۲- برای استان‌های جنوبی (هرمزگان، خوزستان، بوشهر، سیستان‌و‌بلوچستان و نواحی جنوبی استان فارس) در فصل تابستان ۲۰٪ به دستمزدهای محاسبه شده در بالا اضافه می‌گردد.
۱۳- مبالغ استخراج شده از جداول فوق شامل هیچ‌گونه کسورات قانونی اعم از بیمه، مالیات، ارزش‌افزوده و… نمی‌باشد؛ لذا در صورت لزوم، کارفرما بایستی این آیتم‌ها را قبل از صدور پیش‌فاکتور اعلام نماید. لذا چنانچه این موارد بعد از اجرای پروژه اعلام گردد، ضرایب و درصدهای هر آیتم به مبلغ فاکتور اضافه خواهد شد.
۱۴- مهیا کردن میلگرد یا بولت برش خورده و عاری از زنگ‌زدگی در محل و طبقه اجراء + بیمه کارگاه + تامین برق + داربست فلزی و حفاظ بر عهده‌ی کارفرما می‌باشد.
۱۵- آماده نبودن محل اجرای کاشت یا امکاناتی از قبیل میلگرد، چسب کاشت میلگرد، داربست فلزی، برق، نقشه‌ها و …. مشمول ۲۰۰/۰۰۰ تومان هزینه به ازای هر ساعت بیکاری هر نفر می‌باشد.
۱۶- اعتبار جدول محاسبه دستمزد کاشت میلگرد فوق تا ۱۴۰۴/۰۲/۰۱ می‌باشد.
