نحوه تنظیم رله‌های کلید اتوماتیک چگونه است؟

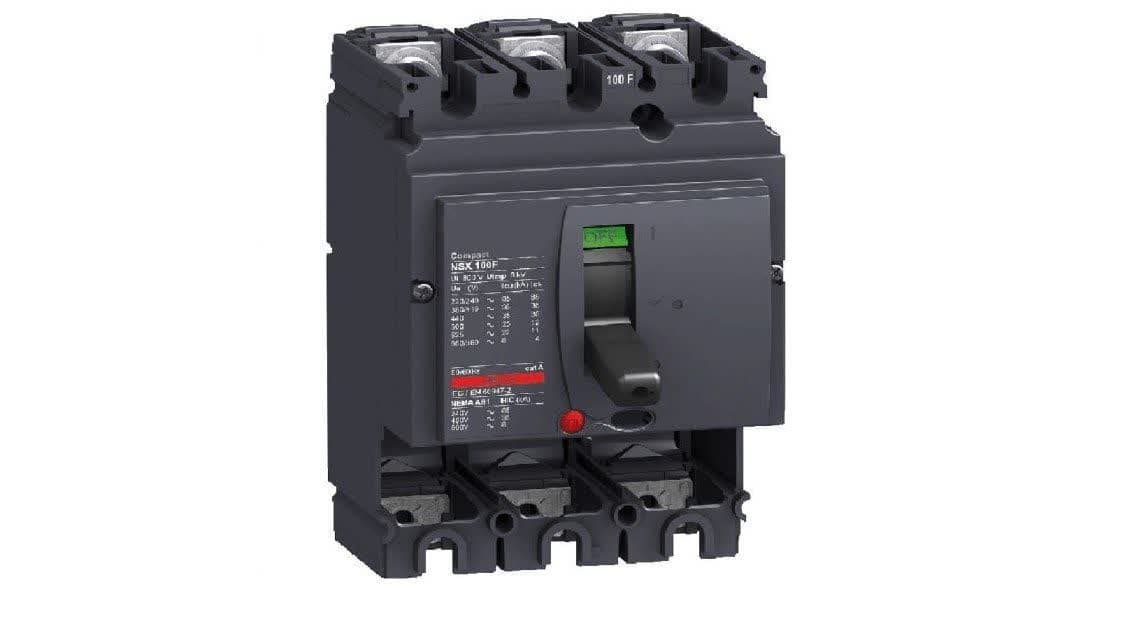

کلید اتوماتیک یا مدارشکن‌های اتوماتیک (به انگلیسی: Automatic Circuit Breakers) یکی از مهم‌ترین اجزای سیستم‌های برق صنعتی و تجاری محسوب می‌شوند. هدف اصلی از استفاده از این کلیدها، حفاظت از مدارها در برابر شرایط ناپایداری نظیر اضافه بار، اتصال کوتاه و نوسانات شدید ولتاژ است. یکی از اجزای کلیدی این مدارشکن‌ها، رله‌ها هستند که نقش مهمی در عملکرد صحیح این کلیدها ایفا می‌کنند. در این مقاله، به بررسی نحوه تنظیم رله‌های کلید اتوماتیک و اهمیت این تنظیمات در حفظ ایمنی و عملکرد بهینه سیستم‌های الکتریکی می‌پردازیم.

کلید اتوماتیک چیست؟

کلید اتوماتیک دستگاهی است که به طور خودکار مدار الکتریکی را در صورت بروز شرایط غیر عادی قطع می‌کند. این دستگاه‌ها به شکل اتوماتیک عمل می‌کنند و نیاز به دخالت دستی ندارند. از جمله کاربردهای کلیدهای اتوماتیک می‌توان به استفاده در مدارهای برقی مسکونی، تجاری و صنعتی اشاره کرد. کلیدهای اتوماتیک به دلیل توانایی‌شان در شناسایی و قطع جریان اضافی یا ناخواسته، از آسیب‌های جدی به تجهیزات و سیستم‌های الکتریکی جلوگیری می‌کنند.

انواع کلید اتوماتیک

کلیدهای اتوماتیک به طور کلی به سه دسته تقسیم می‌شوند:

  1. کلیدهای اتوماتیک مغناطیسی-حرارتی: این نوع کلیدها شامل یک عنصر مغناطیسی برای تشخیص اتصال کوتاه و یک عنصر حرارتی برای تشخیص اضافه بار هستند. تنظیمات این کلیدها به گونه‌ای است که با افزایش دما یا جریان به سرعت عمل کنند.
  2. کلیدهای اتوماتیک الکترونیکی: این نوع کلیدها دارای سیستم‌های الکترونیکی پیشرفته‌ای هستند که قادر به تشخیص دقیق انواع خطاهای جریان می‌باشند. این کلیدها امکان تنظیم دقیق‌تری را فراهم می‌آورند.
  3. کلیدهای اتوماتیک ولتاژ بالا: این کلیدها بیشتر در سیستم‌های فشار قوی استفاده می‌شوند و توانایی تحمل جریان‌های بسیار بالا را دارند.

هر نوع کلید اتوماتیک دارای رله‌هایی است که نیاز به تنظیم دارند تا عملکرد بهینه و صحیح دستگاه را تضمین کنند. در ادامه به بررسی نحوه عملکرد و تنظیم این رله‌ها می‌پردازیم.

رله‌های کلید اتوماتیک

رله‌ها اجزای الکترومکانیکی یا الکترونیکی هستند که وظیفه دارند وضعیت مدار را تشخیص دهند و در صورت بروز شرایط غیرعادی، سیگنال قطع جریان را به کلید اتوماتیک ارسال کنند. بسته به نوع کلید اتوماتیک، ممکن است از رله‌های مغناطیسی، حرارتی یا الکترونیکی استفاده شود.

انواع رله‌ها در کلید اتوماتیک

رله‌های کلید اتوماتیک بر اساس نوع عملکردشان به چند دسته تقسیم می‌شوند:

  1. رله‌های حرارتی: این رله‌ها برای حفاظت از مدار در برابر اضافه بار استفاده می‌شوند. زمانی که جریان بیش از حد مجاز از مدار عبور می‌کند، رله حرارتی با افزایش دما عمل کرده و کلید را قطع می‌کند.
  2. رله‌های مغناطیسی: این رله‌ها بیشتر برای تشخیص اتصال کوتاه به کار می‌روند. با عبور جریان بیش از حد از مدار، نیروی مغناطیسی تولید شده باعث فعال شدن رله و قطع کلید می‌شود.
  3. رله‌های الکترونیکی: این رله‌ها پیشرفته‌تر بوده و قادر به تشخیص انواع شرایط ناپایداری نظیر اضافه ولتاژ، افت ولتاژ و اضافه بار هستند. این نوع رله‌ها به دلیل دقت بالا و قابلیت تنظیم‌پذیری بیشتر، در کلیدهای اتوماتیک مدرن بیشتر استفاده می‌شوند.

تنظیم رله‌های کلید اتوماتیک

تنظیم صحیح رله‌های کلید اتوماتیک برای جلوگیری از آسیب به تجهیزات و افزایش ایمنی سیستم‌های الکتریکی ضروری است. تنظیمات رله‌ها معمولاً شامل موارد زیر است:

1. تنظیم جریان اضافه بار (Overload Current Setting)

این تنظیم مربوط به رله‌های حرارتی است که برای جلوگیری از اضافه بار طراحی شده‌اند. برای تنظیم این رله، ابتدا باید جریان نامی مدار را محاسبه کرده و سپس مقدار جریان اضافه بار را تعیین کرد. معمولاً مقدار جریان اضافه بار بین 1.1 تا 1.3 برابر جریان نامی مدار تنظیم می‌شود. این مقدار بستگی به نوع تجهیزات و حساسیت مدار دارد. برای مثال، در مدارهای با تجهیزات حساس‌تر ممکن است این مقدار نزدیک به 1.1 برابر جریان نامی باشد.

2. تنظیم جریان اتصال کوتاه (Short Circuit Current Setting)

رله‌های مغناطیسی برای محافظت در برابر اتصال کوتاه استفاده می‌شوند. اتصال کوتاه یکی از خطرناک‌ترین شرایطی است که می‌تواند در یک مدار الکتریکی رخ دهد. جریان بسیار زیادی که در لحظه اتصال کوتاه از مدار عبور می‌کند می‌تواند به تجهیزات آسیب جدی وارد کند. تنظیمات رله مغناطیسی باید به گونه‌ای باشد که به محض وقوع اتصال کوتاه، کلید اتوماتیک به سرعت عمل کند. معمولاً این مقدار 5 تا 10 برابر جریان نامی مدار تنظیم می‌شود.

3. تنظیم زمان عملکرد (Time Delay Setting)

زمان عملکرد رله یکی دیگر از موارد مهم در تنظیم رله‌های کلید اتوماتیک است. این تنظیم مشخص می‌کند که رله با چه تأخیری پس از تشخیص جریان غیر عادی عمل کند. در برخی موارد، تنظیم تأخیر زمانی ضروری است تا از قطع غیرضروری مدار در شرایط گذرا یا ناپایداری‌های موقت جلوگیری شود. برای مثال، در صورتی که یک دستگاه به صورت موقت جریان بالاتری در شروع کار مصرف می‌کند، می‌توان تأخیری در عملکرد رله تعریف کرد تا کلید به سرعت قطع نشود.

4. تنظیم جریان افت ولتاژ (Undervoltage Setting)

برخی از کلیدهای اتوماتیک دارای رله‌هایی برای تشخیص افت ولتاژ هستند. افت ولتاژ نیز می‌تواند به تجهیزات حساس آسیب برساند، بنابراین تنظیمات رله افت ولتاژ باید با دقت انجام شود. این مقدار معمولاً به صورت درصدی از ولتاژ نامی مدار تنظیم می‌شود. به عنوان مثال، در برخی موارد افت ولتاژ تا 80 درصد ولتاژ نامی قابل قبول است و رله باید در این مقدار عمل کند.

5. تنظیم جریان اضافه ولتاژ (Overvoltage Setting)

اضافه ولتاژ یکی دیگر از خطرات جدی در مدارهای الکتریکی است. تنظیمات این رله نیز معمولاً به صورت درصدی از ولتاژ نامی انجام می‌شود. به عنوان مثال، اگر ولتاژ مدار بیش از 110 درصد ولتاژ نامی باشد، رله باید عمل کرده و کلید اتوماتیک مدار را قطع کند.

6. تنظیمات رله‌های حفاظتی خاص

برخی از کلیدهای اتوماتیک دارای رله‌های حفاظتی خاص برای شرایطی مانند تشخیص جریان نشتی (Earth Fault) یا حفاظت در برابر افت فرکانس هستند. تنظیم این رله‌ها نیز بستگی به نوع تجهیزات و حساسیت مدار دارد و معمولاً باید توسط کارشناسان حرفه‌ای انجام شود.

نکات مهم در تنظیم رله‌های کلید اتوماتیک

تنظیم رله‌های کلید اتوماتیک امری پیچیده و حساس است و باید با دقت انجام شود. در اینجا به چند نکته مهم در این زمینه اشاره می‌کنیم:

1. آشنایی با پارامترهای مدار

قبل از تنظیم رله‌ها، باید به خوبی با پارامترهای مدار آشنا باشید. این پارامترها شامل جریان نامی، ولتاژ مدار، نوع تجهیزات متصل به مدار و شرایط خاصی که ممکن است در مدار رخ دهد، می‌شوند.

2. استفاده از دستگاه‌های تست و اندازه‌گیری دقیق

برای تنظیم دقیق رله‌ها، نیاز به استفاده از دستگاه‌های تست و اندازه‌گیری دارید. این دستگاه‌ها به شما کمک می‌کنند تا مقادیر دقیق جریان، ولتاژ و سایر پارامترهای مدار را اندازه‌گیری کرده و بر اساس آن‌ها رله‌ها را تنظیم کنید.

3. مشاوره با کارشناسان متخصص

تنظیم رله‌های کلید اتوماتیک نیاز به دانش فنی بالایی دارد. به همین دلیل، اگر تجربه کافی در این زمینه ندارید، بهتر است از کارشناسان متخصص در زمینه برق و الکترونیک مشاوره بگیرید. این کارشناسان می‌توانند با توجه به نوع تجهیزات و شرایط مدار، تنظیمات بهینه‌ای را برای رله‌های کلید اتوماتیک پیشنهاد دهند.

4. بررسی دوره‌ای تنظیمات

حتی پس از تنظیم رله‌ها، باید به صورت دوره‌ای تنظیمات آن‌ها را بررسی کنید. با گذشت زمان، ممکن است شرایط مدار تغییر کند یا تجهیزات جدیدی به مدار اضافه شود که نیاز به تنظیم مجدد رله‌ها دارند. همچنین ممکن است برخی از رله‌ها به دلیل سایش یا خرابی نیاز به تعویض داشته باشند.

نتیجه‌گیری

کلیدهای اتوماتیک نقش بسیار مهمی در حفاظت از مدارهای الکتریکی دارند و تنظیم صحیح رله‌های این کلیدها از اهمیت بسیاری برخوردار است. تنظیمات صحیح رله‌ها نه تنها از آسیب به تجهیزات جلوگیری می‌کند بلکه به افزایش ایمنی و پایداری سیستم‌های الکتریکی کمک می‌کند. بنابراین، برای حفظ عملکرد بهینه سیستم‌های برقی و جلوگیری از وقوع خطرات احتمالی، لازم است که رله‌های کلید اتوماتیک با دقت و توسط کارشناسان حرفه‌ای تنظیم شوند.

با رعایت نکات و دستورالعمل‌های ارائه شده در این مقاله، می‌توانید رله‌های کلید اتوماتیک را به درستی تنظیم کرده و از عملکرد صحیح و ایمن مدارهای الکتریکی اطمینان حاصل کنید. تنظیم دقیق این رله‌ها در نهایت منجر به بهبود کارایی سیستم و افزایش طول عمر تجهیزات الکتریکی می‌شود.
