چشمی یا نشانگر باتری خودرو

باتری قلب تپنده سیستم الکتریکی خودرو است. از استارت اولیه موتور تا تامین انرژی تمامی تجهیزات جانبی نظیر چراغ ها سیستم های صوتی و تصویری و سیستم های کنترلی حساس همگی به عملکرد بی نقص باتری وابسته هستند. در میان اجزای حیاتی خودرو باتری اغلب نادیده گرفته می شود مگر آنکه ناگهان از کار بیفتد و خودرو را در موقعیتی نامناسب متوقف کند. در این میان یک قطعه کوچک و اغلب نادیده گرفته شده بر روی باتری وجود دارد که می تواند نقش مهمی در آگاهی از وضعیت سلامت آن ایفا کند : چشمی باتری یا نشانگر وضعیت باتری.

این نشانگر کوچک که به صورت یک دایره شفاف بر روی بدنه باتری های اسید-سربی رایج خودروها تعبیه شده است دریچه ای به دنیای درون باتری می گشاید و اطلاعات ارزشمندی را در مورد وضعیت شارژ و سلامت کلی آن به کاربر ارائه می دهد. با وجود سادگی ظاهری چشمی باتری بر مبنای اصول شیمیایی و فیزیکی دقیقی عمل می کند و درک عملکرد آن می تواند به رانندگان در پیشگیری از خرابی های ناگهانی و افزایش طول عمر باتری خودرو کمک شایانی نماید. برای آشنایی با چشمی باتری ماشین این مقاله از اورجینال باتری را از دست دهید.

ساز و کار فنی چشمی باتری : پنجره ای به الکترولیت

چشمی باتری در واقع یک هیدرومتر ساده و کوچک است که درون باتری تعبیه شده است. هیدرومتر ابزاری برای سنجش چگالی نسبی مایعات است. در باتری های اسید-سربی مایع مورد نظر الکترولیت است که مخلوطی از آب مقطر و اسید سولفوریک می باشد. چگالی الکترولیت ارتباط مستقیمی با وضعیت شارژ باتری دارد.

سازوکار عملکرد چشمی باتری به این صورت است :

• توپ شناور : درون چشمی باتری یک توپ کوچک شناور با چگالی مشخص قرار دارد.
• مخروط مدرج : این توپ شناور در یک مخروط مدرج کوچک قرار گرفته است که با الکترولیت باتری در تماس است.
• تغییر چگالی الکترولیت : با تغییر چگالی الکترولیت نیروی شناوری وارد بر توپ تغییر می کند.
• نشانگر رنگی : این تغییر نیروی شناوری باعث بالا و پایین رفتن توپ در مخروط مدرج می شود و با توجه به ارتفاع قرارگیری توپ رنگ متفاوتی در چشمی نمایان می شود. این رنگ ها به طور معمول نشانگر وضعیت شارژ باتری هستند.

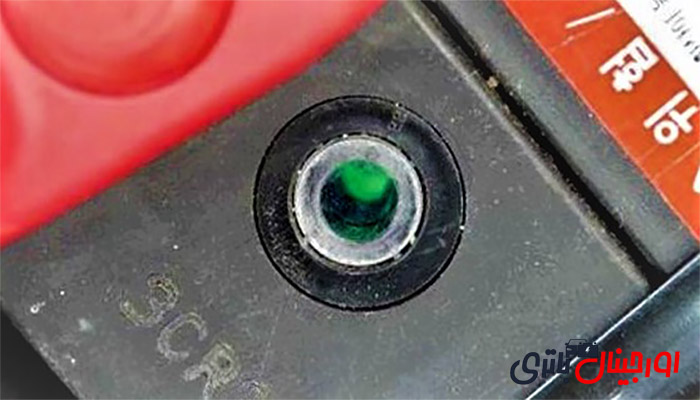

در حالت شارژ کامل : هنگامی که باتری به طور کامل شارژ شده است چگالی الکترولیت در بالاترین حد خود قرار دارد. در این حالت نیروی شناوری وارد بر توپ شناور به اندازه ای است که آن را به بالاترین سطح مخروط مدرج می راند و رنگ سبز (یا آبی در برخی مدل ها) در چشمی نمایان می شود. این رنگ نشان دهنده وضعیت “شارژ شده” یا “خوب” است.

در حالت شارژ متوسط : با تخلیه شدن باتری چگالی الکترولیت کاهش می یابد. در نتیجه نیروی شناوری وارد بر توپ شناور کمتر می شود و توپ به سطح پایین تری در مخروط مدرج نزول می کند. در این حالت رنگ سیاه یا تیره در چشمی نمایان می شود. این رنگ نشان دهنده وضعیت “نیاز به شارژ” یا “ضعیف” است.

در حالت کمبود الکترولیت یا مشکل جدی : در صورتی که سطح الکترولیت در باتری به طور قابل توجهی کاهش یابد (به دلیل تبخیر آب یا نشتی) و یا اگر باتری دچار مشکل جدی نظیر سولفاته شدن صفحات داخلی شود چگالی الکترولیت به شدت افت می کند. در این حالت توپ شناور به پایین ترین سطح مخروط مدرج می رود و رنگ شفاف یا سفید در چشمی نمایان می شود. این رنگ نشان دهنده وضعیت “نیاز به تعویض باتری” یا “خراب” است و معمولاً به معنای این است که باتری قادر به نگهداری شارژ کافی نیست و یا سطح الکترولیت به حدی پایین آمده که عملکرد باتری را مختل کرده است.

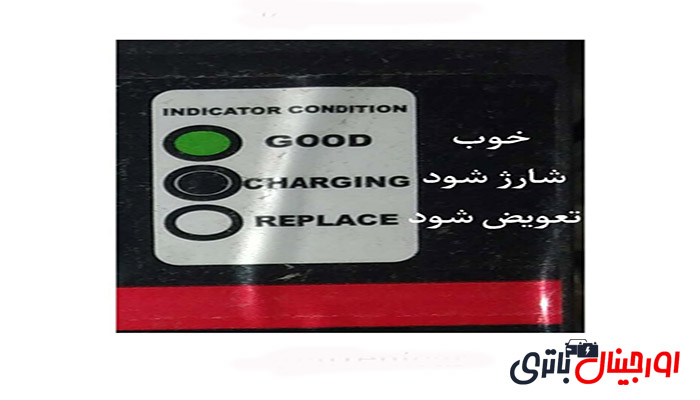

انواع نشانگرهای باتری و تفسیر رنگ ها

اگرچه مکانیزم عملکرد چشمی باتری در بیشتر باتری های اسید-سربی مشابه است اما ممکن است تفاوت های جزئی در رنگ ها و تفسیر آن ها بین برندها و مدل های مختلف باتری وجود داشته باشد. با این حال استاندارد رنگی رایج به شرح زیر است :

• سبز (یا آبی) : شارژ کامل / وضعیت خوب. باتری به طور کامل شارژ شده و در وضعیت مناسبی قرار دارد. نیازی به اقدام خاصی نیست.
• سیاه (یا تیره) : نیاز به شارژ / وضعیت ضعیف. باتری نیاز به شارژ دارد. ممکن است به دلیل استفاده زیاد از تجهیزات برقی خودرو در حالت خاموش بودن موتور یا به دلیل شارژ نشدن کافی در حین رانندگی باشد. توصیه می شود باتری را شارژ کنید.
• شفاف (یا سفید) : نیاز به تعویض / وضعیت خراب. باتری احتمالاً دچار مشکل جدی شده است. ممکن است سطح الکترولیت پایین آمده باشد یا باتری سولفاته شده باشد و یا عمر مفید آن به پایان رسیده باشد. در این حالت معمولاً تعویض باتری توصیه می شود.

نکات مهم در تفسیر رنگ های چشمی باتری :

• شرایط نوری : در هنگام بررسی رنگ چشمی باتری اطمینان حاصل کنید که نور کافی وجود دارد و سایه بر روی چشمی نیفتاده است. نور کم می تواند در تشخیص دقیق رنگ اختلال ایجاد کند.
• زاویه دید : برای اطمینان از دید صحیح رنگ مستقیماً از بالا به چشمی نگاه کنید. نگاه کردن از زوایای مختلف ممکن است باعث تغییر رنگ ظاهری شود.

• تفسیر دقیق : همیشه به دستورالعمل های سازنده باتری که معمولاً بر روی برچسب باتری یا دفترچه راهنما درج شده است مراجعه کنید. ممکن است تفسیر رنگ ها در برخی مدل ها جزئیات متفاوتی داشته باشد.
• محدودیت ها : چشمی باتری تنها وضعیت چگالی الکترولیت را در یک سلول از باتری نشان می دهد. باتری های خودرو معمولاً از ۶ سلول تشکیل شده اند. ممکن است وضعیت یک سلول نشان داده شده توسط چشمی لزوماً منعکس کننده وضعیت کلیه سلول های باتری نباشد.

مزایای استفاده از نشانگر باتری : دیدبانی سریع و آسان

چشمی باتری به عنوان یک ابزار ساده و در دسترس مزایای قابل توجهی را برای کاربران خودرو به همراه دارد :

• بررسی سریع و آسان : با یک نگاه سریع به چشمی باتری می توان به طور تقریبی از وضعیت شارژ باتری مطلع شد. این امر بسیار سریع تر و آسان تر از استفاده از ولت متر یا سایر ابزارهای تست باتری است.
• پیشگیری از خرابی ناگهانی : با بررسی دوره ای چشمی باتری و توجه به رنگ آن می توان قبل از بروز مشکل جدی و از کار افتادن ناگهانی باتری از وضعیت نامناسب آن آگاه شد و اقدامات لازم را جهت شارژ یا تعویض باتری انجام داد. این امر می تواند از توقف های ناگهانی و ناخوشایند خودرو در جاده جلوگیری کند.
• افزایش طول عمر باتری : با توجه به نشانگر وضعیت باتری می توان به طور منظم وضعیت شارژ باتری را کنترل کرد و از تخلیه بیش از حد آن جلوگیری نمود. تخلیه عمیق باتری می تواند به مرور زمان به صفحات داخلی آن آسیب برساند و طول عمر آن را کاهش دهد. با شارژ به موقع باتری می توان عمر مفید آن را افزایش داد.
• کاهش هزینه های نگهداری : پیشگیری همواره بهتر از درمان است. با تشخیص زودهنگام مشکلات احتمالی باتری از طریق چشمی باتری می توان از هزینه های تعمیرات و تعویض ناگهانی باتری در شرایط اضطراری جلوگیری کرد.
• عدم نیاز به تجهیزات تخصصی : برخلاف تست های دقیق تر باتری که نیازمند تجهیزات تخصصی و دانش فنی هستند بررسی چشمی باتری نیازی به هیچ ابزار خاصی ندارد و به راحتی توسط هر راننده ای قابل انجام است.

محدودیت های نشانگر باتری : دیدبانی نسبی و نه جامع

با وجود مزایای ذکر شده چشمی باتری دارای محدودیت هایی نیز هست که باید به آن ها توجه داشت :

• نشانگر نسبی : چشمی باتری تنها یک نشانگر نسبی از وضعیت شارژ باتری است و نمی تواند اطلاعات دقیقی در مورد ظرفیت باقی مانده باتری جریان استارت سرد (CCA) مقاومت داخلی و سایر پارامترهای حیاتی باتری ارائه دهد. برای ارزیابی دقیق تر وضعیت باتری نیاز به استفاده از دستگاه های تست باتری تخصصی است.
• نمایش وضعیت یک سلول : همانطور که قبلاً اشاره شد چشمی باتری معمولاً وضعیت الکترولیت را در یکی از سلول های باتری نشان می دهد. ممکن است وضعیت این سلول با وضعیت سایر سلول های باتری کاملاً یکسان نباشد. به عنوان مثال ممکن است یک سلول دچار مشکل شده باشد در حالی که چشمی رنگ سبز را نشان می دهد.
• عدم تشخیص مشکلات داخلی : چشمی باتری نمی تواند مشکلات داخلی باتری مانند سولفاته شدن شدید صفحات اتصال کوتاه داخلی یا خوردگی قطب ها را تشخیص دهد. این مشکلات ممکن است بر عملکرد باتری تاثیر منفی بگذارند اما چشمی همچنان رنگ سبز را نشان دهد.
• وابستگی به سطح الکترولیت : عملکرد صحیح چشمی باتری وابسته به سطح مناسب الکترولیت در باتری است. اگر سطح الکترولیت به دلیل تبخیر آب یا نشتی به طور قابل توجهی کاهش یابد چشمی ممکن است به درستی عمل نکند و اطلاعات نادرستی ارائه دهد. در باتری های سیلد (بدون نیاز به نگهداری) این مشکل کمتر رایج است اما در باتری های سنتی تر که درب های جداگانه برای هر سلول دارند بررسی دوره ای سطح الکترولیت و افزودن آب مقطر در صورت نیاز ضروری است.
• عدم دقت در دماهای بسیار سرد یا گرم : چگالی الکترولیت تحت تاثیر دما قرار می گیرد. در دماهای بسیار سرد چگالی الکترولیت افزایش می یابد و در دماهای بسیار گرم کاهش می یابد. این تغییر دما ممکن است بر دقت عملکرد چشمی باتری تاثیر بگذارد به خصوص در شرایط آب و هوایی بسیار متغیر.

تجربیات کاربری و نکات عملیاتی

تجربه کاربران نشان می دهد که چشمی باتری به عنوان یک ابزار اولیه و سریع برای بررسی وضعیت باتری بسیار مفید و کارآمد است. بسیاری از رانندگان به طور منظم چشمی باتری خودروی خود را بررسی می کنند و از این طریق از مشکلات احتمالی باتری پیشگیری می کنند.

نکات عملیاتی برای استفاده بهینه از چشمی باتری :

• بررسی دوره ای : به طور منظم حداقل ماهی یک بار چشمی باتری خودروی خود را بررسی کنید. این کار به ویژه قبل از سفرهای طولانی و در فصول سرد سال که فشار بیشتری بر روی باتری وارد می شود اهمیت بیشتری دارد.
• مقایسه با علائم دیگر : نشانگر چشمی باتری را به عنوان تنها معیار سلامت باتری در نظر نگیرید. به علائم دیگری مانند استارت ضعیف موتور کم نور شدن چراغ ها در دور آرام موتور و هشدارهای مربوط به سیستم شارژ در صفحه کیلومتر نیز توجه کنید.
• تست تخصصی در صورت نیاز : اگر چشمی باتری رنگ سیاه یا شفاف را نشان می دهد یا اگر علائم دیگری از ضعف باتری مشاهده می کنید به یک تعمیرکار متخصص مراجعه کنید تا باتری شما به طور دقیق تر با دستگاه های تست باتری بررسی شود.
• نگهداری مناسب باتری : برای افزایش طول عمر باتری و اطمینان از عملکرد صحیح چشمی باتری نگهداری مناسب باتری ضروری است. قطب های باتری را تمیز نگه دارید از محکم بودن اتصالات کابل های باتری اطمینان حاصل کنید و از تخلیه بیش از حد باتری جلوگیری کنید.
• توجه به نوع باتری : چشمی باتری معمولاً بر روی باتری های اسید-سربی رایج خودروها وجود دارد. باتری های AGM و EFB که در خودروهای مدرن تر و استارت-استاپ استفاده می شوند ممکن است فاقد چشمی باتری باشند یا از نشانگرهای متفاوتی استفاده کنند. در مورد این نوع باتری ها به دفترچه راهنمای خودرو و دستورالعمل های سازنده باتری مراجعه کنید.

نتیجه گیری

چشمی باتری یک ابزار ساده ارزان و در دسترس برای بررسی سریع و تقریبی وضعیت شارژ باتری خودرو است. این نشانگر می تواند به رانندگان در پیشگیری از خرابی های ناگهانی باتری افزایش طول عمر آن و کاهش هزینه های نگهداری کمک کند. با این حال چشمی باتری یک ابزار نسبی و نه جامع است و محدودیت های خاص خود را دارد. برای ارزیابی دقیق تر وضعیت باتری و تشخیص مشکلات احتمالی نیاز به استفاده از دستگاه های تست باتری تخصصی و مراجعه به متخصصان فنی وجود دارد. در مجموع چشمی باتری را می توان به عنوان یک دیدبان قابل اعتماد اما نه کافی برای سلامت باتری خودرو در نظر گرفت که با استفاده صحیح و توجه به محدودیت های آن می تواند نقش موثری در نگهداری و عملکرد بهینه سیستم برق خودرو ایفا نماید.

پرسش و پاسخ

۱- رنگ سبز در چشمی باتری همیشه به معنای سلامت کامل باتری است؟

رنگ سبز نشان دهنده شارژ کامل باتری و وضعیت خوب در لحظه بررسی است. اما این به معنای سلامت کامل و دائمی باتری نیست. ممکن است باتری دارای عمر مفید رو به پایان باشد یا ظرفیت خود را از دست داده باشد در حالی که چشمی همچنان سبز نشان دهد. برای اطمینان از سلامت کلی باتری توصیه می شود تست های دوره ای و تخصصی باتری را انجام دهید.

۲- اگر چشمی باتری سیاه یا شفاف نشان دهد آیا حتماً باید باتری را تعویض کنم؟

رنگ سیاه یا شفاف در چشمی باتری نشان دهنده وضعیت نامناسب باتری است. رنگ سیاه معمولاً به معنای نیاز به شارژ باتری است. در این حالت می توانید باتری را شارژ کنید و دوباره چشمی را بررسی کنید. اگر پس از شارژ رنگ همچنان سیاه یا شفاف باقی ماند یا اگر چشمی از ابتدا شفاف بود احتمالاً باتری دچار مشکل جدی شده و نیاز به تعویض دارد. در این شرایط بهتر است به یک متخصص مراجعه کنید تا باتری را بررسی و تست کند.

۳- آیا چشمی باتری در تمام باتری های خودرو وجود دارد؟

چشمی باتری بیشتر در باتری های اسید-سربی رایج خودروها که درب های جداگانه برای هر سلول دارند دیده می شود. باتری های سیلد (بدون نیاز به نگهداری) و باتری های AGM و EFB که در خودروهای مدرن تر استفاده می شوند ممکن است فاقد چشمی باتری باشند یا از نشانگرهای متفاوتی استفاده کنند. برای اطلاع از وجود یا عدم وجود نشانگر باتری و نوع آن در خودروی خود به دفترچه راهنمای خودرو و مشخصات باتری مراجعه کنید.
